Bir bilgisayara DisplayPort çift ekran erişimi ve uzak bir konsoldan KVM (Keyboard/Video Monitor/Mouse) kontrolü sağlar
HDBaseT 2.0 teknolojisini destekler
- Tek bir Cat6 / 6a / 2L-2910 Cat 6 kablo aracılığıyla video, ses, USB ve RS-232 sinyallerini uzatır
- Yüksek kaliteli video iletimleri sırasında sinyal parazitine direnmek için geliştirilmiş bit hata algılama ve düzeltme özelliğine sahip
- Uzak ünitede HDBaseT™ sinyal iletimi için durum algılama ve LED göstergesi
Sorunsuz açılış ve en yüksek kalitede görüntü için EDID Buffer
AV ve kontrol sinyalini iletmek için bir adet category kablo
- 4K @ 100 m'ye kadar HDBaseT Standart mod (Cat 6 / 6a / 2L-2910 aracılığıyla); (yalnızca tek ekran; 1080p'ye kadar çift ekran çözünürlüğü)
- 1080P @ 150 m'ye kadar HDBaseT Uzak Erişim mod (yalnızca tek ekran; 720p'ye kadar çift ekran çözünürlüğü)
Alıcı ünite üzerinde 4 port USB 2.0 hub destekler - 4 adede kadar çeşitli USB 2.0 uyumlu çevre biriminin bağlanmasına izin verir
HDCP Uyumlu
Yüksek kaliteli ses uygulamaları için 2 kanallı stereo sesi destekler
RS-232 kanalı üzerinden tek düğme ile PC wakeup (uyandırma) özelliğini devreye sokar
Entegre 8KV / 15KV ESD koruması (Temas voltajıi 8KV; Hava voltajı 15KV)
Ambalaj İçerikleri
1 x ATEN-CE924L USB DisplayPort Dual View HDBaseT 2.0 KVM (Keyboard/Video Monitor/Mouse) Mesafe Uzatma Cihazı (Lokal Ünite)

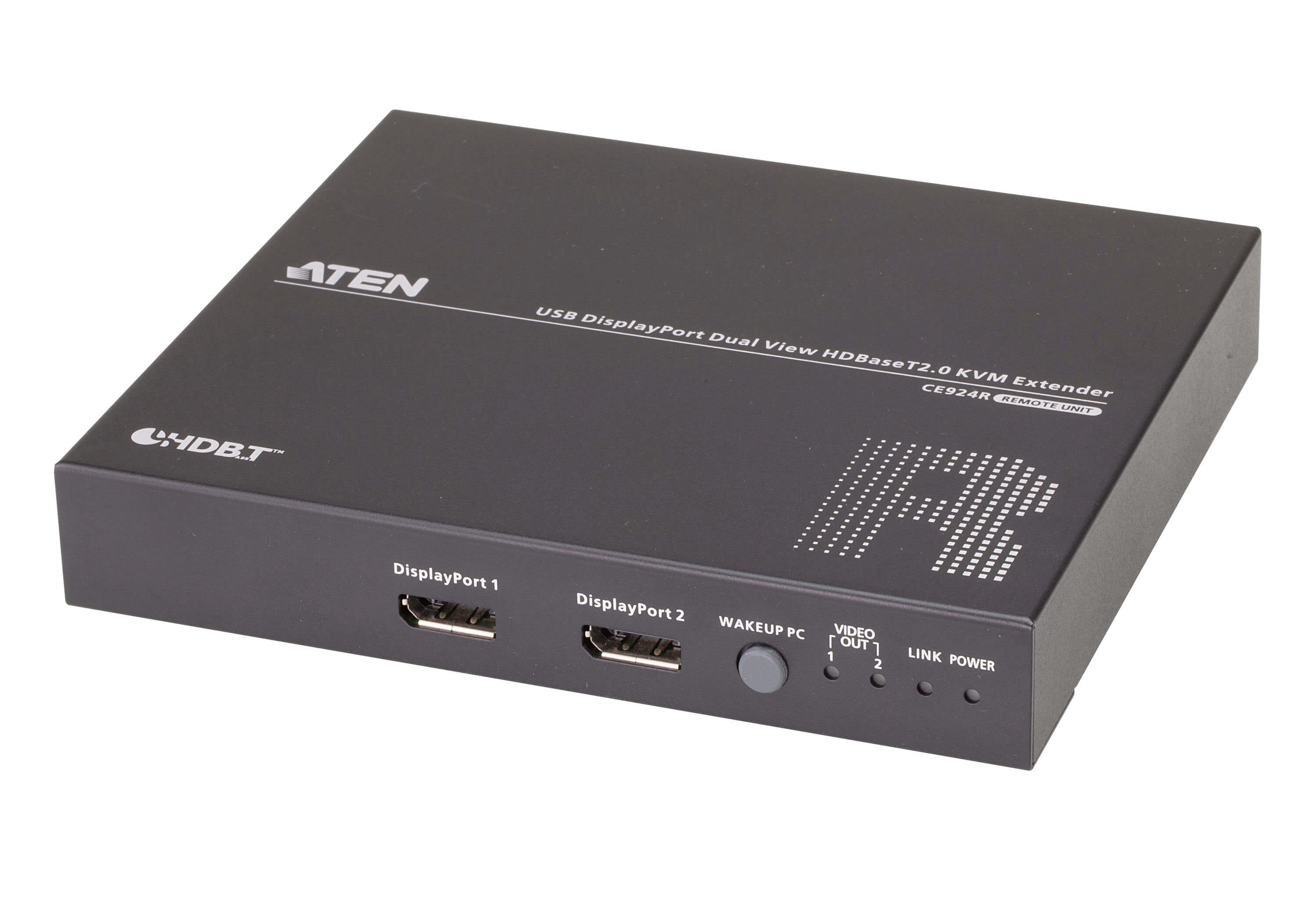

1 x ATEN-CE924R USB DisplayPort Dual View HDBaseT 2.0 KVM (Keyboard/Video Monitor/Mouse) Mesafe Uzatma Cihazı (Uzak Ünite)
2 x DisplayPort kablolar
1 x pembe ses jack kablo seti
1 x yeşil ses jack kablo seti
1 x USB Tip-A Tip-B kablo
2 x güç adaptörleri
2 x montaj kitleri
1 x kullanıcı kılavuzu
Modeller
ATEN-CE924L
ATEN-CE924R
Konektorler
KVM Portlar

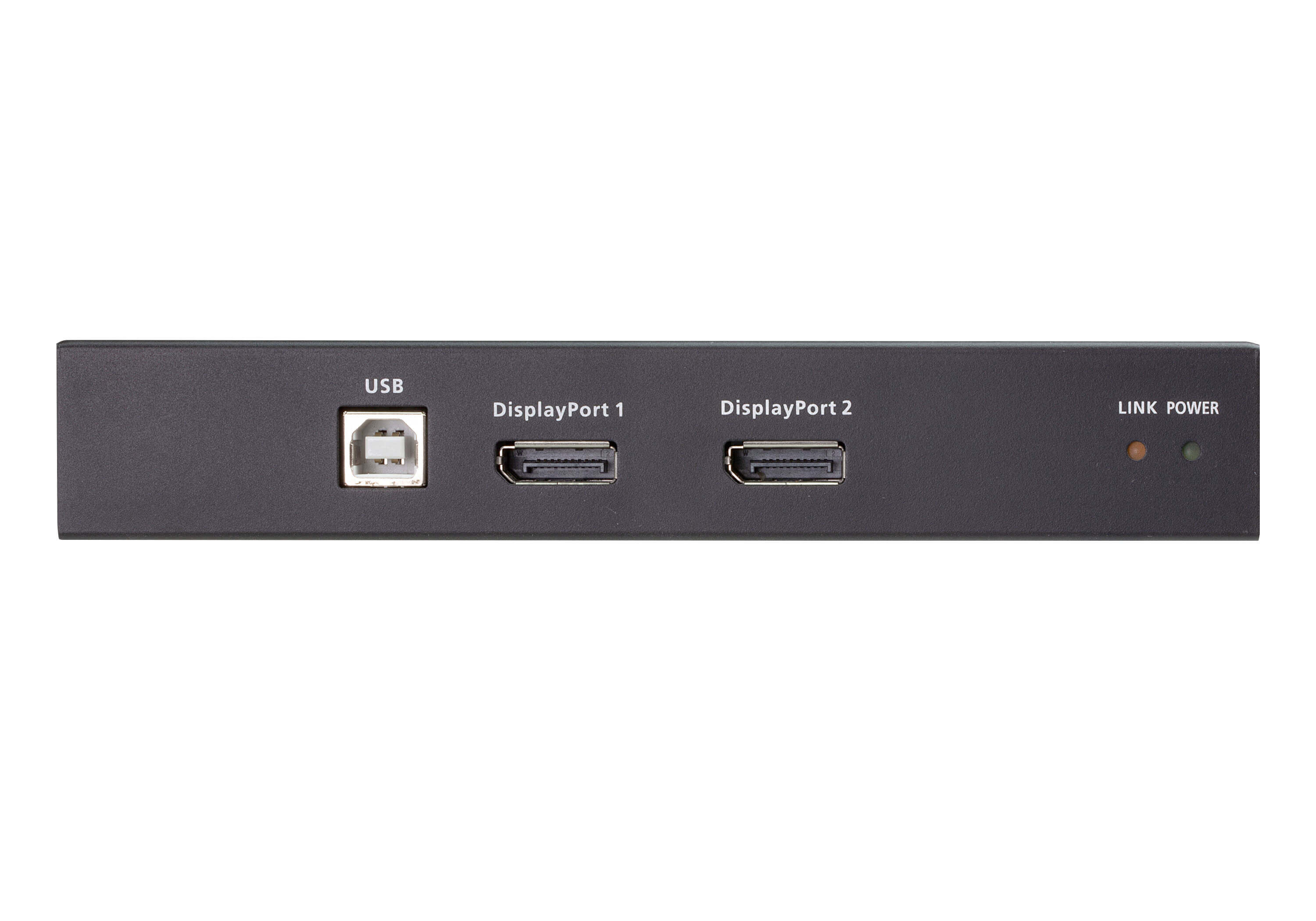

2 x DisplayPort Dişi (Siyah Renk)
1 x USB Tip B Dişi (Beyaz Renk)
1 x Mini Stereo Jack Dişi (Yeşil Renk)
1 x Mini Stereo Jack Dişi (Pembe Renk)
Yok
Konsol Portları
Yok

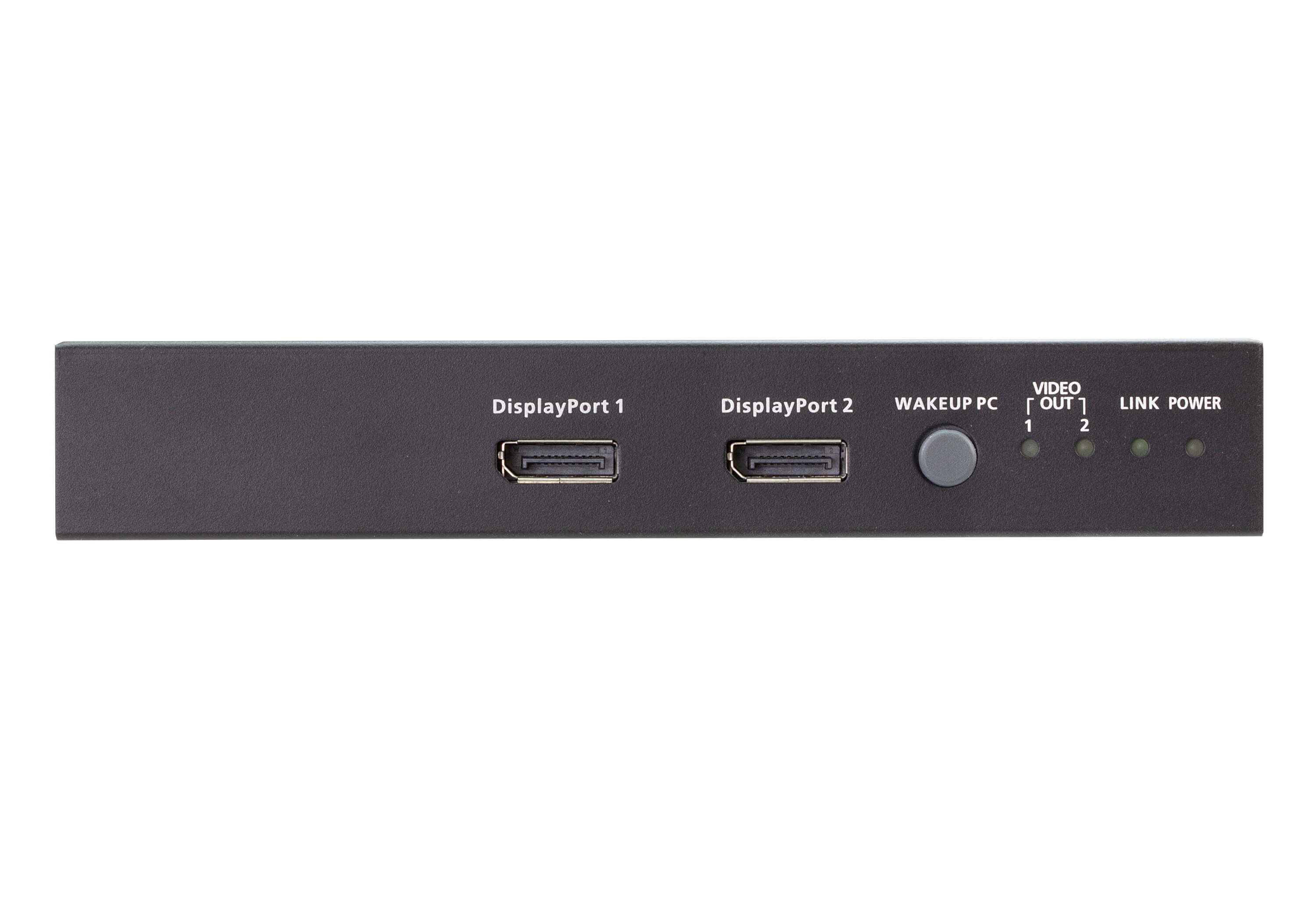

2 x DisplayPort Dişi (Siyah Renk)

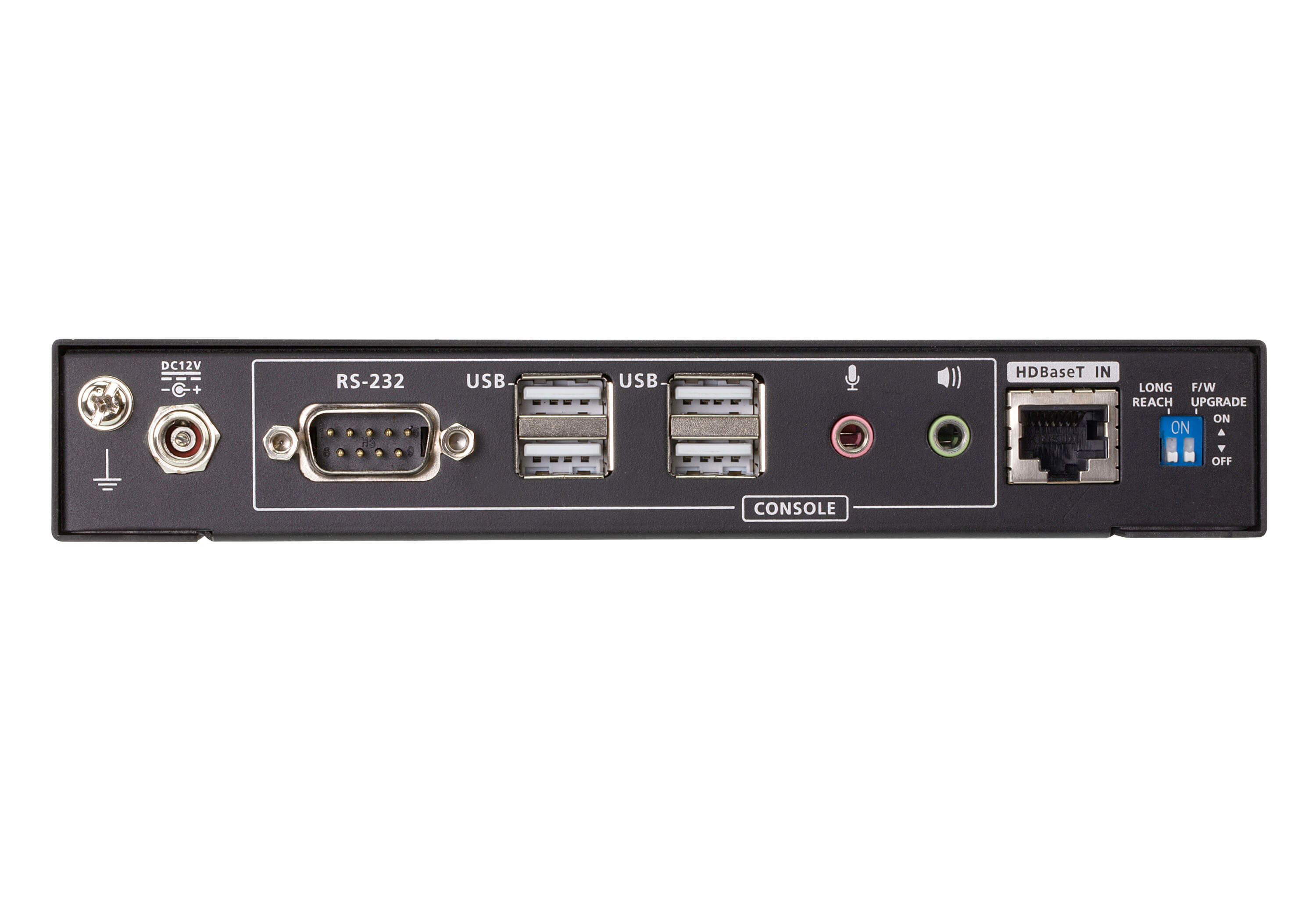

4 x USB Tip A Dişi (Beyaz Renk)
1 x Mini Stereo Jack Dişi (Yeşil Renk)
1 x Mini Stereo Jack Dişi (Pembe Renk)

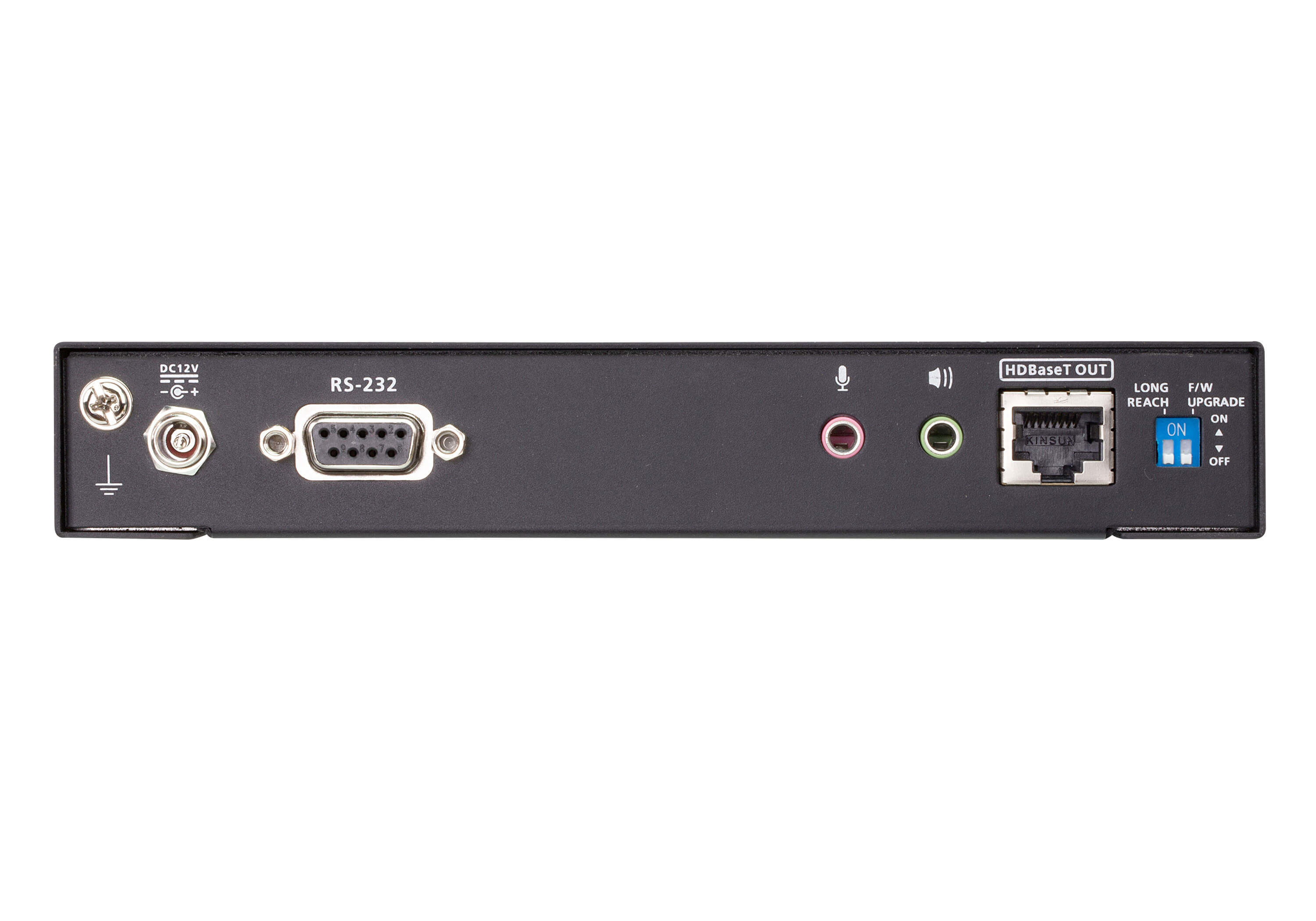

RS-232
1 x DB-9 Dişi (Siyah Renk)
1 x DB-9 Erkek (Siyah Renk)
Güç
1 x DC Jack kilit mekanizmalı
1 x DC Jack kilit mekanizmalı
Üniteler Arası Bağlantı
1 x RJ-45 Dişi (Siyah Renk)
1 x RJ-45 Dişi (Siyah Renk)
LEDler
Güç
1 (Yeşil Renk)
1 (Yeşil Renk)
Link
1 (Turuncu Renk)
1 (Turuncu Renk)
Ekran Çıkışı
Yok
2 (Turuncu Renk)
Switchler
Uzak Mesafe Mod Switch
1 x Kaydırmalı Şalter
1 x Kaydırmalı Şalter
Firmware Yazılım Güncelleme
1 x Kaydırmalı Şalter
1 x Kaydırmalı Şalter
Basılabilir Düğmeler
Uyandırma (Wakeup) düğmesi
Yok
1 x Basılabilir Düğme
Ekran
Tek ekran: Maksimum 4K@90m (Cat 5e) / 100m (Cat 6/6a/ATEN 2L-2910 Cat6)
1080P@100m (Cat 5e/6/6a/ATEN 2L-2910 Cat6)
Çift ekran: Maksimum 1080p@100m (Cat 6/6a/ATEN 2L-2910 Cat6)
*4K destekler:
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Tek ekran: Maksimum 4K@90m (Cat 5e) / 100m (Cat 6/6a/ATEN 2L-2910 Cat6)
1080P@100m (Cat 5e/6/6a/ATEN 2L-2910 Cat6)
Çift ekran: Maksimum 1080p@100m (Cat 6/6a/ATEN 2L-2910 Cat6)
*4K destekler:
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Güç Tüketimi
DC12V:7.03W:33BTU/h
Not:
● Watt cinsinden ölçüm, cihazın harici yükleme olmadan tipik güç tüketimini gösterir.
● BTU/h cinsinden ölçüm, cihazın tamamen yüklendiğindeki güç tüketimini gösterir.
DC12V:9.92W:69BTU/h
Not:
● Watt cinsinden ölçüm, cihazın harici yükleme olmadan tipik güç tüketimini gösterir.
● BTU/h cinsinden ölçüm, cihazın tamamen yüklendiğindeki güç tüketimini gösterir.
Çevresel Özellikler
Çalışma Ortamının Isısı
0–40°C
0–40°C
Depolandığı Alanın Isısı
-20–60°C
-20–60°C
Nem Oranı
0–80% RH, Non-condensing
0–80% RH, Non-condensing
Fiziksel Özellikler
Şasi
Metal
Metal
Ağırlık
0.82 kg ( 1.81 lb )
0.85 kg ( 1.87 lb )
Boyutlar (E x B x Y)
17.42 x 15.41 x 2.88 cm
(6.86 x 6.07 x 1.13 in.)
17.42 x 15.57 x 2.88 cm
(6.86 x 6.13 x 1.13 in.)
Not
DisplayPort 4Kx2K @ 30Hz'e kadar destekler, 4Kx2K @ 60Hz, 4:2:0'ı desteklemez; ayrıca MST modunu desteklemez.
DisplayPort 4Kx2K @ 30Hz'e kadar destekler, 4Kx2K @ 60Hz, 4:2:0'ı desteklemez; ayrıca MST modunu desteklemez.
Not
Bazı kabine monte edilen ürünler için standart GxDxY fiziksel boyutların ExBxY formatında ifade edildiğini lütfen unutmayın.
