8 bilgisayarın 1 klavye (USB), 1 mouse (USB) ve 2 adet USB 2.0 çevre cihazı ve 2 adet monitör - Single Link DVI ya da VGA bağlantılı - tarafından denetlenmesini sağlar.
USB klavye & USB mouse, hoparlör & mikrofon ve VGA ya da DVI monitör portları aracılığı ile 8 bilgisayarı kontrol etme imkanı
Scanner, yazıcı gibi cihazlara bağlantı yapabilen entegre 2 portlu USB (2.0) Hub.
USB 2.0 standardı ile tam uyumlu.
Dijital (DVI) ve analog (VGA) monitör bağlantı arayüzlerine sahip olduğu için her ikisi ile karışık çalışmak mümkün.
Genişleyebilir bir yapı sunar. 3 kademeli kaskad bağlantı imkanına sahip. 3 adet ATEN-CS1768 ürünü birbiriyle kaskad olarak bağlandığında 512 adede kadar bilgisayarı yönetmek mümkün.
Çoklu görüntü modu - 4 adet CS1768 stack şeklinde birbirine bağlayarak görüntüyü 4/3/2 adet monitörden izlemek mümkün
PC’lere erişim şu yöntemlerle yapılır. PC’ler arasında geçiş yapabilmek için Switch’in önpanelinde bulunan düğmeye basılır. Klavyeden Hot-Key tuş kombinasyonları kanalıyla PC seçimi yapılır.Birden fazla dil seçeneğine sahip on-screen display (OSD) menüsü kanalıyla da PC seçimi yapılabilir.
OSD Backup/Restore özelliği - yönetici yetkisine sahip kullanıcının switch konfigürasyonu ve kullanıcı bilgilerini yedeklemesi sağlanır.
Geliştirilmiş güvenlik için erişim denetimi yapılır. İki kademeli parola sorgusu yapılmaktadır. Yönetici yetkisine sahip kullanıcı, erişim için atanan diğer kullanıcı için.
OSD; İngilizce, Almanca, Japonca, Çince, İspanyolca, Rusça ve Fransızca dillerini destekler.
Hoparlör ve mikrofon bağlanabilir. 2.1 surround ses sistemi kalitesinde ses deneyimi
Kolay erişim için ön panelde konsol bölümünde hoparlör ve mikrofon yuvaları bulunmaktadır.
Windows, Linux, Mac, Sun işletim sistemlerini destekler.
Geniş ekran çözünürlüklerini destekler.
Üstün görüntü kalitesi – 1920 x 1200 (Single Link DVI); 2048 x 1536 (VGA); DDC2B
KVM switch'e bağlı bilgisayarlar, USB çevre cihazları, mikrofon ve hoparlörler arasında geçişler birbirinden bağımsız olarak yapılabilir.
DVI dijital ve DVI-analog arayüzlü monitörleri destekler. DVI standardını destekler.
HDCP uyumlu
Video DynaSync™ özelliği – Cihaz açıp kapama işleminde ve portlar arasında geçişlerde ekran çözünürlüğünü optimize eder. Konsola bağlı bilgisayarın görüntü ayarları hangi şekildeyse KVM Switch bu görüntü parametrelerini dikkate alarak kendini fiziki olarak adapte eder. Sistem açılışlarında görüntüde yaşanabilecek olası problemlerin minimize edilmesini sağlar.
Konsol tarafında mouse otomatik olarak algılanır ve mouse'u tanıtmak amacıyla bilgisayarları açıp kapamaya gerek kalmaz. KVM Switch çalışırken mouse bağlantıları sökülebilir ve takılabilir.
Sun/Mac klavye desteği ve emülasyonu
İngilizce, Fransızca, Almanca, Japonca, Kore ve Çin klavyelerini destekler.
Otomatik tarama (Auto Scan) özelliği kanalıyla PC seçimi yapılır.
Broadcast özelliği sayesinde klavyeye verilen bir komut tüm bilgisayarlara ulaştırılır.
Firmware yazılım güncellemesi yapılır.
IP Anahtarları Yerine KVM - Haber Kaynağı Windows & NET MAGAZINE: Mart 2006 Sayfa: 29
* 1. PC klavye kombinasyonu ile Sun/Mac klavyeleri uyumlu çalışır.
2. Sun/Mac klavyeleri sadece kendileri ile uyumlu bilgisayarlarda çalışır.
Ambalaj İçeriği
1 x ATEN-CS1768 8-Port USB DVI KVM Switch + Kabin Montaj Kit'i ile birlikte
2 x USB DVI-D KVM Kablo Seti
1 x Yazılım Güncelleme Kablosu
1 x Güç Adaptörü
1 x Cihazın Sabitlenebilmesi ve Kaymaması için Keçe Seti (4 adet)
1 x Kullanım Kılavuzu
DVI KVM Kabloları
ATEN-2L-7D02U - USB DVI-D KVM Kablosu (1.8m)
ATEN-2L-7D03U - USB DVI-D KVM Kablosu (3m)
ATEN-2L-7D05U - USB DVI-D KVM Kablosu (5m)
ATEN-2L-7D02UI - USB DVI-I Single Link KVM Kablosu (1.8 m)
ATEN-2L-7D03UI - USB DVI-I Single Link KVM Kablosu (3 m)
Bilgisayar Bağlantıları
Direkt
8
Maksimum
512 (Kaskad Bağlantıyla)
Bilgisayarlar Arasında Geçiş
OSD, Hotkey, Basılabilir Düğme
Konnektörler
Konsol Port'ları
2 x USB Tip A Dişi (Siyah Renk)
1 x HDB-15 Dişi (Mavi Renk) / 1 x DVI-I Dişi (Beyaz Renk)
2 x Mini Stereo Yuva Dişi (Pembe Renk; 1 x ön panel, 1 x arka panel)
2 x Mini Stereo Yuva Dişi (Yeşil Renk; 1 x ön panel, 1 x arka panel)

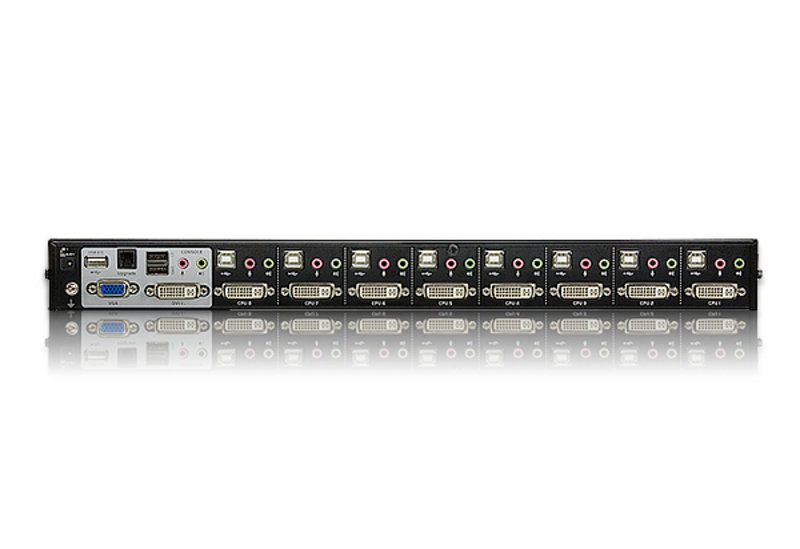

KVM Port'ları
8 x USB Tip B Dişi (Beyaz Renk)
8 x DVI-I Dişi (Beyaz Renk)
8 x Mini Stereo Yuva Dişi (Yeşil Renk)
8 x Mini Stereo Yuva Erkek (Pembe Renk)
Firmware Yazılım Güncellemesi
1 x RJ-11 Dişi (Siyah Renk)
Güç
1 x DC Dişi Yuva
USB Hub
2 x USB Tip A Dişi (Beyaz Renk; 1 x ön panel, 1 x arka panel)
Switch'ler
Port Seçimi
8 x Basılabilir Düğme
Reset
1 x Yarı gömülü basılabilir düğme
Yazılım Güncellemesi
1 x Slide Switch
LED Işıkları
USB Link
8 (Yeşil Renk)
Güç
1 (Koyu Yeşil Renk)
On Line /Seçili
8 (Turuncu Renk)
Emülasyon
Klavye / Mouse
USB
Görüntü
DVI Single Link: 1920 x 1200; VGA: 2048 x 1536
Tarama Aralığı
1–255 Saniye (Varsayılan: 5 saniye)
Güç Tüketimi
DC 5.3V, 3.76 W
Çevresel Özellikler
Çalışma Ortamının Isısı
0-50°C
Depolandığı Alanın Isısı
-20-60°C
Nem Oranı
0 - 80% RH, Non-condensing
Fiziksel Özellikler
Şasi
Metal
Ağırlık
2.80 kg ( 6.17 lb )
Boyutlar (E x B x Y)
43.72 x 16.12 x 4.40 cm
(17.21 x 6.35 x 1.73 in.)
