HDBaseT bağlantı teknolojisini destekler. Verici ve Alıcı Üniteler arasında CAT 6/6A/7 AWG23 S/FTP ya da F/FTP kablo kullanılarak HDBaseT sinyalini 100 metre arasında uzatmak mümkün hale gelir.
4k x 2k HDMI sinyal iletim mesafesi Cat 6a kablo ile 100 metre

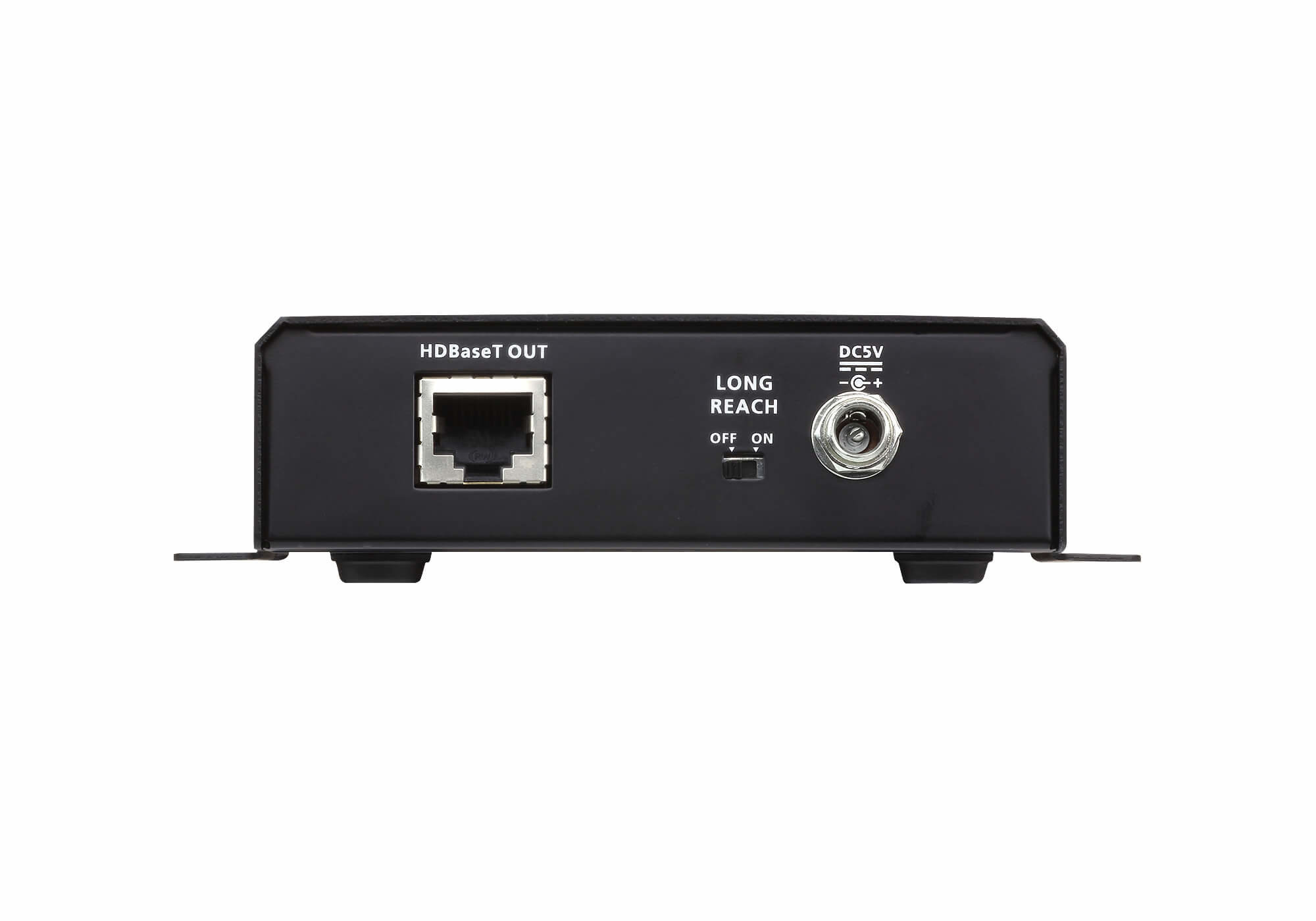

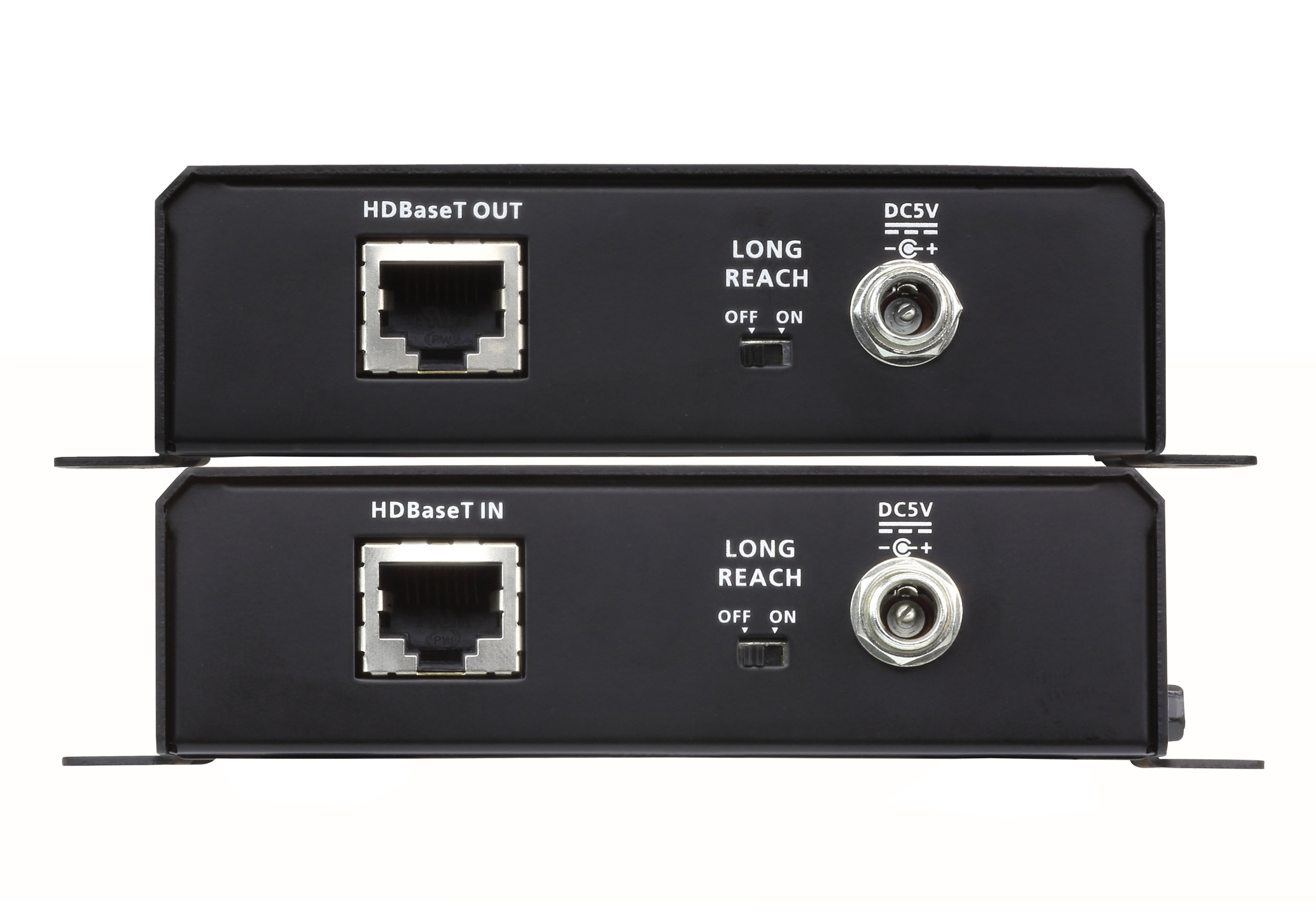

HDBaseT Long Reach Mod destekler – Maksimum 150 metre @ 1080p
HDBaseT Anti-jamming özelliği – HDBaseT teknolojisi kullanılarak yüksek kalite görüntü iletimi esnasında sinyal bozulmalarının önüne geçilir.
POH (Power over HDBaseT) – Transmitter Ünite ile Receiver Ünite arasında Cat 5e / 6 / 6a kablosu ile güç beslemesi yapılır.
Çift yönlü haberleşebilen RS-232 kanala sahip – seri terminal cihazları, seri arayüzlü dokunmatik ekranlar ve barkod tarayıcılar gibi cihazlar bağlanabilir.
Çift yönlü haberleşebilen IR kanalına sahip - Bir IR portu tarafından çift yönlü IR protokolü iletimi; IR iletimi her seferinde tek yönlü yapılır
Kabinet'e monte edilebilir.
Ambalaj İçeriği
1 x ATEN-VE1812 HDMI HDBaseT Verici Ünite, POH özellikli
1 x ATEN-VE1812 HDMI HDBaseT Alıcı Ünite, POH özellikli
1 x Güç Adaptörü
1 x IR Vericisi
1 x IR Alıcısı
4 x Güç Fişi
1 x Kullanım Kılavuzu
Model
ATEN-VE1812R
ATEN-VE1812T
Ekran Girişi
Arayüzler
Yok
1 x HDMI Tip A Dişi
(Siyah Renk)
Empedans
Yok
100 Ώ
Maksimum Mesafe
Yok
3 metre
Ekran Çıkışı
Arayüzler
1 x HDMI Tip A Dişi
(Siyah Renk)
Yok
Empedans
100 Ώ
Yok
Maksimum Mesafe
3 metre
Yok
Görüntü
Maks. Veri Hızı
10.2Gbps (3.4Gbps hat başına)
10.2Gbps (3.4Gbps hat başına
Maksimum Piksel Saat
340 MHz
340 MHz
Uygunluk
HDMI (3D, Deep Color, 4K)
HDCP Uyumlu
Consumer Electronics Control (CEC)
HDMI (3D, Deep Color, 4K)
HDCP Uyumlu
Consumer Electronics Control (CEC)
Maks. Çözünürlük / Mesafe
Maksimum 4K@70m (Cat 5e/6) / 100m (Cat 6a); 1080p@100m (Cat 5e/6/6a)
*4K destekler:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Maksimum 4K@70m (Cat 5e/6) / 100m (Cat 6a); 1080p@100m (Cat 5e/6/6a)
*4K destekler:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Ses
Giriş
Yok
1 x HDMI Tip A Dişi
(Siyah Renk)
Çıkış
1 x HDMI Tip A Dişi
(Siyah Renk)
Yok
Yönetim
Konektorler
Birimler Arası (Üniterler Arası)
1 x RJ-45 Dişi
1 x RJ-45 Dişi
Güç
1 x DC Yuva (Siyah Renk) kilit mekanizmalı ya da 1 x RJ-45 (Power Over HDBaseT, POH)
1 x DC Yuva (Siyah Renk) kilit mekanizmalı

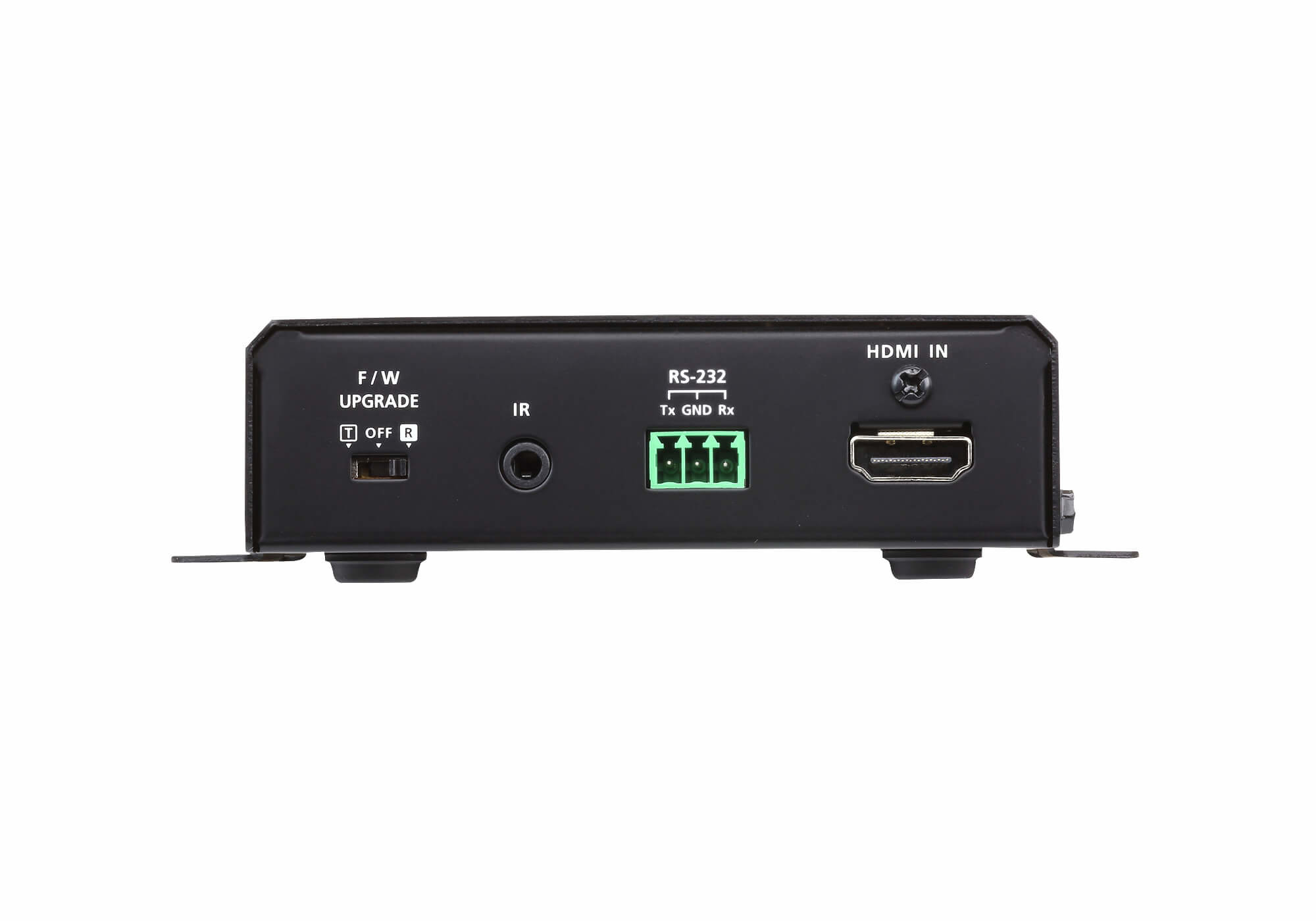

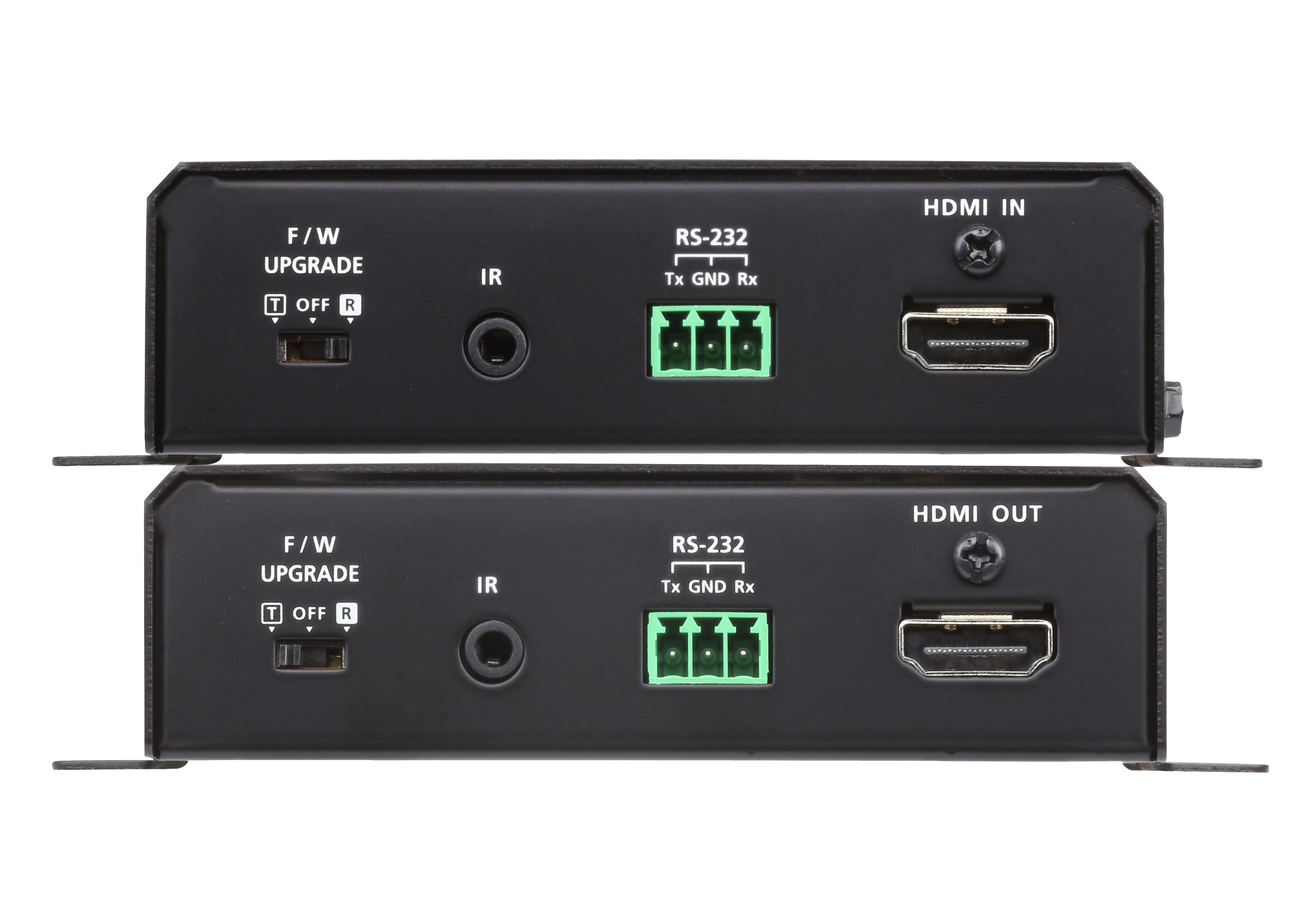

RS-232
Konnektör: 1 x Terminal Blok, 3 kutup
Baud Hızı: 19200, Data Bit:8,
Stop Bit:1, parite yok ve akış kontrolü
Konnektör: 1 x Terminal Blok, 3 kutup
Baud Hızı: 19200, Data Bit:8,
Stop Bit:1, parite yok ve akış kontrolü
IR
1 x Mini Stereo Jack Dişi
(Siyah Renk)
1 x Mini Stereo Jack Dişi
(Siyah Renk)
Switch'ler
Uzak Erişim Mod Switch
1 x Kaydırmalı Anahtar - AÇ/KAPA
1 x Kaydırmalı Anahtar - AÇ/KAPA
Yazılım Güncellemesi
1 x Kaydırmalı Anahtar - AÇ/KAPA
1 x Kaydırmalı Anahtar - AÇ/KAPA
Güç
Konnektörler
1 x DC Jack (Siyah Renk) kilit mekanizmalı
1 x DC Jack (Siyah Renk) kilit mekanizmalı
Tüketim
DC 5V, 4.26W
DC 5V, 3.2W
Çevresel Özellikler
Çalışma Isısı
0 - 40°C
0 - 40°C
Depolandığı Alanın Isısı
-20 - 60°C
-20 - 60°C
Nem Oranı
0 - 80% RH, Non-Condensing
0 - 80% RH, Non-Condensing
Fiziksel Özellikler
Şasi
Metal
Metal
Ağırlık
0.45 kg ( 0.99 lb )
0.47 kg ( 1.04 lb )
Boyutlar
(E x B x Y) braket ile birlikte
14.04 x 12.30 x 3.00 cm
(5.53 x 4.84 x 1.18 in.)
14.04 x 12.30 x 3.00 cm
(5.53 x 4.84 x 1.18 in.)
Boyutlar
(E x B x Y) braketsiz
13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
