HDMI kaynak ve görüntü cihazı arasındaki mesafeyi artırır.
Transmitter ve Receiver cihazları arasında CAT 6/6A/7 AWG23 S/FTP ya da F/FTP kablo kullanarak HDMI sinyalini 100 metreye taşımak mümkün.
Ultra HD (4k x 2k) ve Full HD (1080p) destekler.
HDMI (3D, Deep Color, 4k); HDCP destekler.
Anti-jamming özelliği – HDBaseT teknolojisi kullanılarak yüksek kalite görüntü iletimi esnasında sinyal bozulmalarının önüne geçilir.
Uzak mesafe sinyal iletimi - maksimum 100 metre
EDID Uzmanı ™ – süratli şekilde çalışır hale gelebilmesi ve yüksek görüntü kalitesi sunabilmesi amacıyla optimum EDID ayarlarını seçer.
Yüksek görüntü performansı için maksimum 340MHz bantgenişliğni destekler.
Dolby True HD ve DTS HD Master Audio teknolojisini destekler.
Entegre 8KV / 15KV ESD koruması özelliği (Kontak voltajı 8KV; Air voltajı 15 KV)
Ambalaj İçeriği

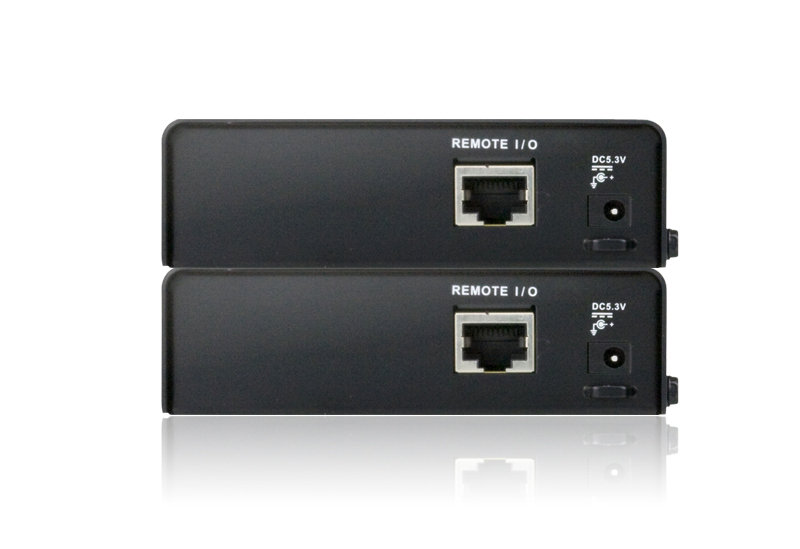

1 x ATEN-VE812T HDMI Over Single Cat 5 Transmitter
1 x ATEN-VE812R HDMI Over Single Cat 5 Receiver
2 x Güç Adaptörü
1 x Montaj Kit'i
1 x Kullanım Kılavuzu
Model
ATEN-VE812R
ATEN-VE812T
Görüntü Girişi
Arayüzler
Yok
1 x HDMI Tip A Dişi (Siyah Renk)
Empedans
Yok
100 Ώ
Maks. Mesafe
Yok
1.8 m
Görüntü Çıkışı
Arayüzler
1 x HDMI Tip A Dişi (Siyah Renk)
Yok
Empedans
100 Ώ
Yok
Ekran
Maks. Veri Oranı
10.2 Gbps (3.4 Gbps Per Lane)
10.2 Gbps (3.4 Gbps Per Lane)
Maks. Piksel Saat
Maks. 340 MHz
Maks. 340 MHz
Uyumluluk
HDMI (3D, Deep Color, 4K)
HDCP Uyumlu
Consumer Electronics Control (CEC)
HDMI (3D, Deep Color, 4K)
HDCP Uyumlu
Consumer Electronics Control (CEC)
Maks. Çözünürlük / Mesafe
Maks. 4K@70m (Cat 5e/6) / 100m (Cat 6a);
1080p@100m
*4K destekler:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Maks. 4K@70m (Cat 5e/6) / 100m (Cat 6a);
1080p@100m
*4K destekler:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Ses
Giriş
Yok
1 x HDMI Tip A Dişi (Siyah Renk)
Çıkış
1 x HDMI Tip A Dişi (Siyahn Renk)
Yok
Güç
Konnektörler
1 x DC Jack
1 x DC Jack
Tüketim
5.3 VDC, 4.5W
5.3 VDC, 1.9W
Çevresel Özellikler
Çalışma Isısı
0 - 50°C
0 - 50°C
Depolandığı Alanın Isısı
-20 - 60°C
-20 - 60°C
Nem Oranı
0 - 80% RH, Non-Condensing
0 - 80% RH, Non-Condensing
Fiziksel Özellikler
Şasi
Metal
Metal
Ağırlık
0.41 kg ( 0.9 lb )
0.40 kg ( 0.88 lb )
Boyutlar (E x B x Y)
14.17 x 10.30 x 3.00 cm
(5.58 x 4.06 x 1.18 in.)
14.17 x 10.30 x 3.00 cm
(5.58 x 4.06 x 1.18 in.)
What is the difference among the different classes of HDBaseT?
There are five HDBaseT classes. Classes A and Class B refer to Spec 1.0 of the HDBaseT standard, while Classes C-E refer to Spec 2.0. Class A supports the 5Play feature set: ultra-high-definition audio & video, controls, Ethernet, USB and power, over a single 100m/328 ft LAN cable. Class B was created to provide a more cost-effective solution. It does not support the Ethernet functionality, and transmission distances are limited to 70m/230ft.
Class C is the equivalent to Class A for Spec 2.0, supporting all 5Play elements. Class D supports lower resolutions – up to 1080p – and shorter distances (up to 30m/100ft), particularly suitable for classroom designs. Class E supports HDBaseT over a fiber channel, for even longer distances (several kilometers).
