2 farklı HDMI kaynağına ait görüntünün 2 farklı ekrana aktarılmasını sağlar. ATEN-VM0202H, 2 giriş 2 çıkış bağlantı yuvaları bulunan HDMI Matrix Switch cihazıdır. HDMI switch ve HDMI çoklayıcı özelliklerini birarada sunmaktadır.
HDMI (3D, Deep Color, 4k); HDCP 1.4 uyumlu
Maksimum Çözünürlük: 4K@30 (4:4:4), 4K@60 (4:2:0)
Maksimum Veri Hızı 10.2 Gbps (3.4 Gbps Per Lane)
Uzak mesafe sinyal iletimini destekler. Maksimum 15 metre.

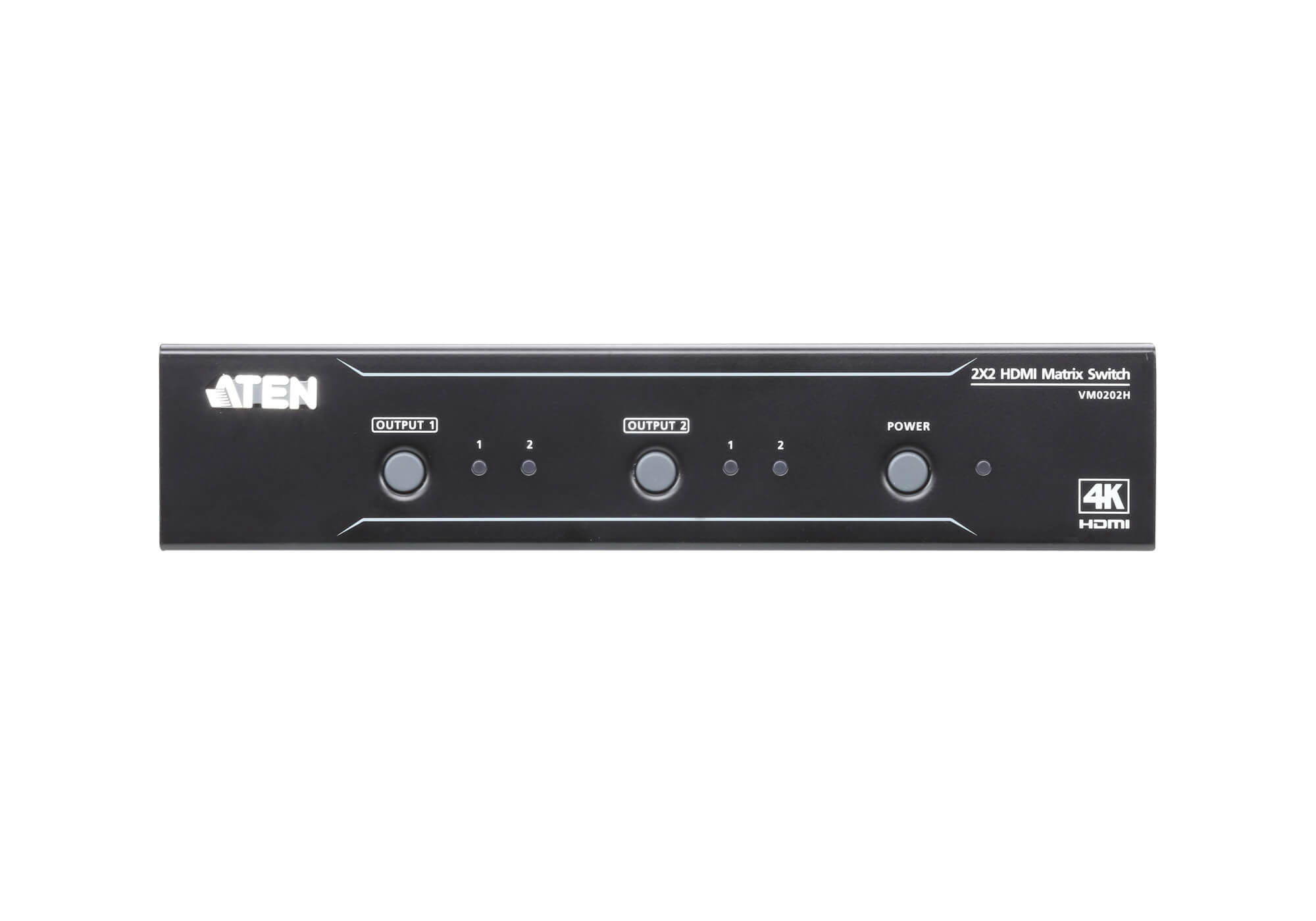

Sistem yönetimi önpaneldeki düğmeler, uzaktan kumanda ve RS-232 port ile yapılır.
CEC; Consumer Electronics Control teknolojisini destekler. CEC destekli ve HDMI kablo ile bağlı cihazlar tek bir uzaktan kumanda ile kontrol edilebilir.
EDID (Extended Display Identification Data) Uzmanı™ - Ekranın süratli şekilde faaliyete geçmesi ve yüksek kalite görüntü elde etmek amacıyla kaynak cihazın EDID bilgilerini öğrenir, kaydeder ve çıkış port'larına bağlı monitör'lerin EDID ayarlarını dikkate alarak görüntüyü sunmasını sağlar.
ATEN Lock Pro™ HDMI kablosu ile birlikte kullanılabilir.
Metal şasi
Firmware yazılım güncellemesi yapılabilir.
Kabinet'e monte edilebilir. (1U tasarım)
Görüntü Girişi

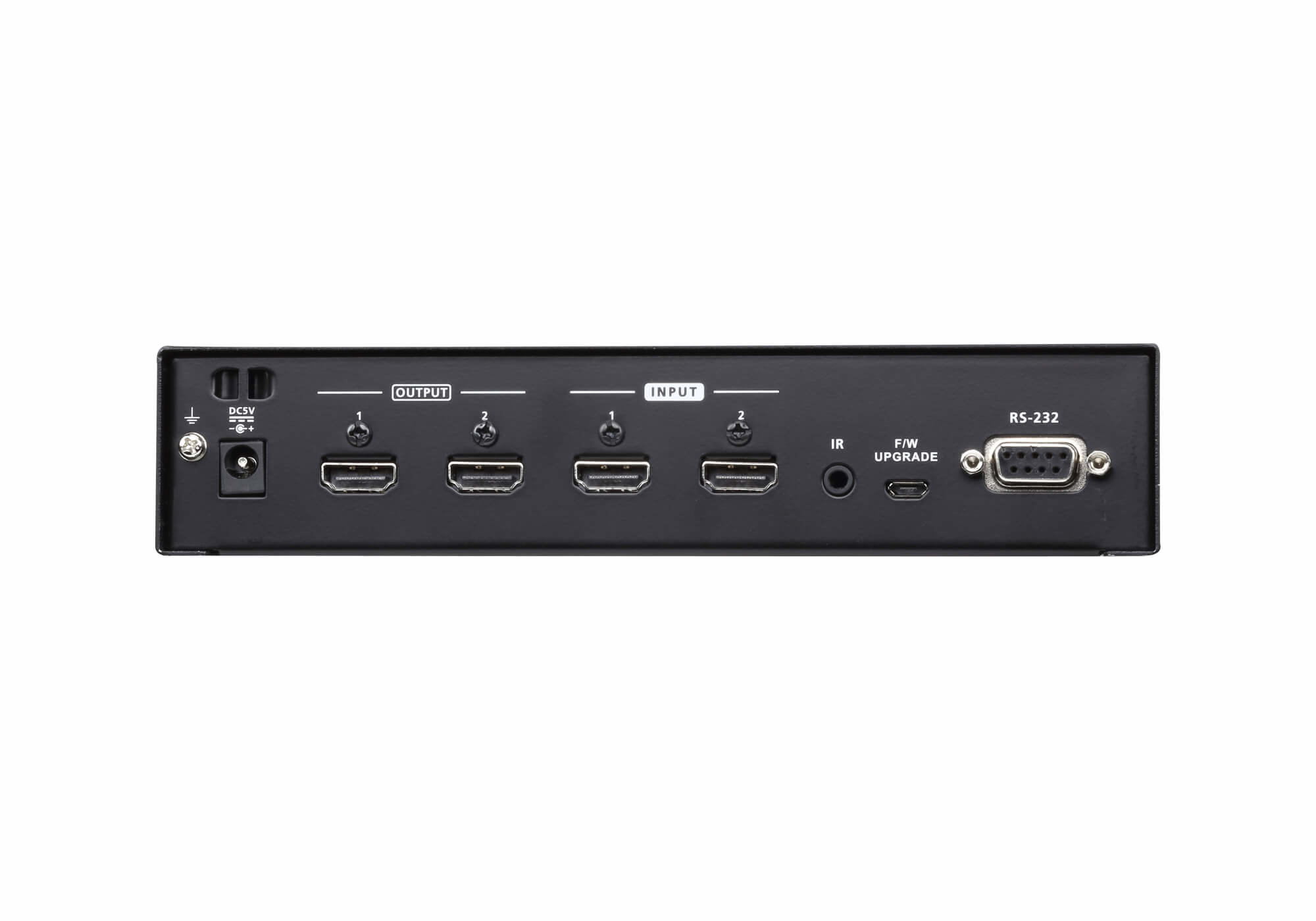

Arayüzler
2 x HDMI Tip A Dişi (Siyah Renk)
Empedans
100 Ώ
Maks. Mesafe
1.8 m
Görüntü Çıkışı
Arayüzler
2 x HDMI Tip A Dişi (Siyah Renk)
Empedans
100 Ώ
Maks. Mesafe
15 m
Ekran Özellikleri
Maks. Veri Hızı
10.2 Gbps (3.4 Gbps Per Lane)
Maks. Piksel Saat
340 MHz
Uygunluk
HDMI (3D, 4K, Deep Color)
HDCP 1.4 Uyumlu
Consumer Electronics Control (CEC)
Maksimum Çözünürlük
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
Maksimum Mesafe
15 metre
Yönetim
USB
1 x Micro USB
F/W güncelleme
RS-232
Konnektör: 1 x DB-9 Dişi (Siyah Renk)
Baud hızı ve protokolü:
Baud Hızı: 19200, Data Bit: 8, Stop Bits:1, Parity: No, Flow Control: No
IR
1 x Mini Stereo Jack Dişi (Siyah Renk)
EDID Ayarları
EDID Mod: Varsayılan / Port1 / Remix
Fiziksel Özellikler
Ağırlık
0.58 kg ( 1.28 lb )
Şasi
Metal
Boyutlar
(E x B x Y)
20.00 x 7.60 x 4.20 cm
(7.87 x 2.99 x 1.65 in.)
Güç Özellikleri
Konnektörler
1 x DC Jack (Siyah Renk)
Tüketim
5VDC ; 4.3W
Çevresel Özellikler
Çalıştığı Ortamın Isısı
0-40°C
Depolandığı Alanın Isısı
-20 - 60°C
Nem Oranı
0 - 80% RH, Non-Condensing
Ambalaj İçeriği
1 x ATEN-VM0202H 2x2 4K HDMI Matrix Switch
1 x Kabinet Montak Kit'i
1 x Güç Adaptörü
1 x IR Kumanda
1 x IR Alıcısı
1 x Kullanım Kılavuzu
