10/100 Mbps TP (bakır) - 100 Mbps FX (fiber) çevirimi yapar.
Fiber bağlantı mesafeleri:
Half-Duplex konumunda 412m
Full-Duplex konumunda 2 km
Konnektörler:
1 x Twisted Pair (RJ-45), Auto-MDI/MDI-X
1 x Fiber-optik (ST), 1310nm dalgaboyu
IEEE 802.3, IEEE 802.3u 10/100Base-TX, 100Base-FX standartlarını destekler.
Veri Aktarımı:
TP: 10/100Mbps
FX: 100Mbps
Duplex desteği:
TP tarafı Auto-Negotiation sayesinde full-duplex ya da half-duplex destekler
FX tarafı arkadaki DIP-switch sayesinde full-duplex ya da half-duplex konumuna ayarlanabilir.
LED göstergeleri: PWR, FX LNK/ACT, FX FDX/COL, TP 100, TP LNK/ACT, TP FDX/COL
Yan taraftaki DIP switch sayesinde LFP (Link Fault Pass-through) özelliği devreye alınabilir. Böylece bir taraftaki hata diğer tarafa da haber verilebilir.
LLCF (Link Loss Carry Forward): TP tarafında link kaybedilirse, FX tarafı transmit link sinyalini keser
LLR (Link Loss Return): Fiber tarafında link kaybedilirse, TP tarafı da link sinyalini keser.
Güç Gereksinimi: 5V DC, 2A
Harici güç adaptörü ürünle birlikte gelmektedir.
Model

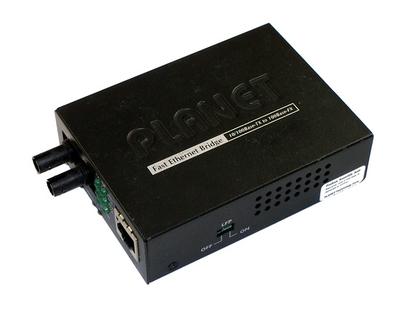

FT-801
Ürün
Protokol
IEEE 802.3, 10Base-T
IEEE 802.3u, 100Base-TX
IEEE 802.3u, 100Base-FX
Boyutlar (E x B x Y)
97 x 69 x 26 mm
Ağırlık
0.2kg
Güç
5V DC, 2A, maksimum
Konnektör ve Kabloları
Twisted Pair / STP
RJ45, Category 5 (EIA/TIA 568)
Fiber-optik
ST konektör / Multi-Mode Fiber/ 2km
Multi-mode kablo
50/125, 62.5/125 µm
Optik Dalgaboyu
1310nm
Işık Çıkış Gücü (dBm) Maksimum
-14
Işık Çıkış Gücü (dBm) Minimum
-20 (62.5/125µm), -23.5 (50/125µm)
Alıcı Hassasiyeti (dBm)
-31.8
Maksimum Giriş gücü (dBm)
-14
Desteklenen mesafeler
Twisted Pair Mesafesi
100 metre / 328 feet
Fiber Mesafesi
412 m / 1,350 feet (Half-Duplex)
2 km / 1.2 mil (Full-Duplex)
Duplex Ayarı
TP: Half ve Full Duplex, auto-negotiation
FX: Half ve Full Duplex DIP switch kanalıyla
Çevresel Özellikler
Çalışma Ortamı
Isı: 0~50 Derece
Nem Oranı: 5~90% yoğuşmayan
Depolama Ortamı
Isı: -40~70 Derece
Nem Oranı: 5~90% yoğuşmayan
Uyumluluk
FCC Class A, CE Class A
