Fiziksel Port
16-Port 10/100/1000BASE-T Gigabit RJ45 bakır IEEE 802.3at PoE+ Injector özellikli
2 x 100/1000BASE-X mini-GBIC/SFP yuva
Power over Ethernet
IEEE 802.3at Power over Ethernet Plus, end-span PSE uyumlu
Geriye dönük IEEE 802.3af Power over Ethernet standardı ile uyumlu
16 port IEEE 802.3af/802.3at cihaza güç beslemesi yapar
Her bir PoE port 36 watt PoE güç beslemesi sağlar
Elektrikle beslenen cihazları (PD) tespit eder
Devre koruması sayesinde port'lar arasında oluşabilecek güç parazitlenmelerini önler
100 metre mesafeye kadar uzaktan güç beslemesi yapılmasını sağlar
PoE yönetimi
- Port başına PoE işlevi etkin / devre dışı
- PoE port güç besleme önceliği
- PoE port başına güç sınırlaması
- PD sınıfı tespiti
- PD alive check
- PoE takvimlendirmesi
Endüstriyel Şasi ve Montaj
Kompakt boyut, duvara sabitlenebilir, mıknatıslı yüzeye tutturulabilir ya da DIN-ray'a monte edilebilir
IP40 korumalı, metal şasi
-10 ile 60 derece C çalışma ısısına sahip
ESD 6KV DC Ethernet korumasını destekler
Çift güç girişine sahip
- 48V~56V DC aralığında güç girişine sahip, terz polarie koruma özellikli
- 3-pin terminal block ya da DC jack konnektör
Switch Özellikleri
Donanım tabanlı 10/100Mbps, half/full duplex ve 1000Mbps full duplex mod, flow control ve auto-negotiation ve auto MDI/MDI-X
Store-and-Forward mod özellikli ve wire-speed filtrelemesi ve forwarding rate ile birlikte
Full duplex çalışabilmesi için IEEE 802.3x flow control, half duplex çalışabilmesi için back pressure
8K MAC adres tablosu
10K jumbo frame
Otomatik adres öğrenme ve adres aging
CSMA/CD protokolünü destekler
Layer 2 Özellikler
VLAN destekler
- IEEE 802.1Q tagged VLAN
- Provider bridging (VLAN Q-in-Q, IEEE 802.1ad) desteği
- Protokol VLAN
- Voice VLAN
- Private VLAN (Protected port)
- Management VLAN
- GVRP
Spanning Tree Protocol destekler
- STP (Spanning Tree Protocol)
- RSTP (Rapid Spanning Tree Protocol)
- MSTP (Multiple Spanning Tree Protocol)
- STP BPDU Guard, BPDU Filtering ve BPDU Forwarding
Link Aggregation destekler
- IEEE 802.3ad Link Aggregation Control Protocol (LACP)
- Cisco ether-channel (static trunk)
Port mirror (many-to-1) sunar
Broadcast loop'ları önlemek için loop protection özelliği
Quality of Service
Bantgenişiği yönetimi için Giriş/Çıkış Hız Sınırı
Trafik sınıflandırması
- IEEE 802.1p CoS
- TOS/DSCP/IP, IPv4/IPv6 paketleri önceliği için
Sıkı öncelik ve Weighted Round Robin (WRR) CoS politikaları
Multicast
IPv4 IGMP snooping v2, v3 destekler
IPv6 MLD snooping v1, v2 destekler
IGMP querier mod desteği
IGMP snooping port filtrelemesi
MLD snooping port filtrelemesi
Güvenlik
Storm Control desteği
- Broadcast/Unknown unicast/Unknown multicast
Onay
- IEEE 802.1X port-tabanlo ağ erişim onayı
- RADIUS sunucusuyla işbirliği yapmak için entegre RADIUS client
- DHCP Option 82
- RADIUS/TACACS+ onayı
Erişim Yönetim Listesi
- IPv4/IPv6 IP-tabanlı ACL
- IPv4/IPv6 IP-tabanlı ACE
- MAC-tabanlı ACL
- MAC-tabanlı ACE
MAC güvenliği
- Static MAC
- MAC filtreleme
Kaynak MAC adresi girişleri filtrelemesi için port güvenliği
Güvenilmeyen DHCP mesajlarını filtrelemek için DHCP taraması
Dinamik ARP incelemesi, geçersiz MAC adresi olan ARP paketlerini IP adreslerine bağlar
IP kaynak koruması, IP sahtekarlığı saldırılarını önler
DoS atak koruması
SSH/SSL
Yönetim
IPv4 ve IPv6 dual stack yönetim
Switch Yönetim Arayüzü
- IPv4/IPv6 Web switch yönetimi
- Telnet Command Line Interface
- SNMP v1, v2c, v3
- SSH ve SSL güvenli erişim
Kullanıcı ayrıcalık seviyelerinin yönetimi
Entegre Trivial File Transfer Protocol (TFTP) client
IP adres ataması için statik ve DHCP
Sistem Bakımı
- Firmware yükleme/indirme HTTP/TFTP ile
- HTTP / TFTP üzerinden yapılandırma yükleme/indirme
- Sistemin yeniden başlatılması veya fabrika ayarlarına sıfırlanması için donanım sıfırlama düğmesi
SNTP Network Time Protocol
Kablo teşhisi
Link Layer Discovery Protocol (LLDP) Protokolü ve LLDP-MED
SNMP Link-up arayüzü için ve Link-down bildirimi için
Uzak Syslog sunucusuna olay günlüğü kaydı
Dört RMON grubu (geçmiş, istatistik, alarm ve olaylar)
PLANET Smart Discovery Yazılımı
Donanım Özellikleri
Bakır Port'lar
16 x 10/100/1000BASE-T RJ45 auto-MDI/MDI-X port

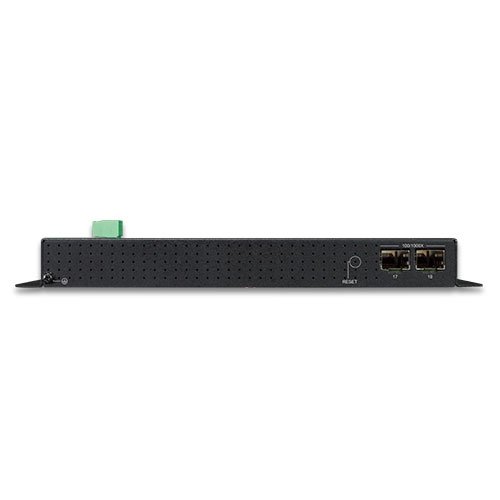

SFP/mini-GBIC Yuvalar
2 x 1000BASE-SX/LX/BX SFP arayüz (Port-17 ile Port-18)
100BASE-FX SFP ile uyumlu
PoE Injector Port
8 port 802.3at/af PoE injector özellikli Port-1 ile Port-16 arası
Switch Mimarisi
Store-and-Forward
Switch Yapısı
36Gbps/non-blocking
Switch Throughput@64 byte
26.78Mpps @64 byte
MAC Adres Tablosu
8K
Paylaşımlı Veri Buffer
4.1 megabit
Flow Control
Full duplex için IEEE 802.3x pause frame
Halk-duplex için back pressure
Jumbo Frame
10Kbyte
Sıfırlama Düğmesi
5 saniye: Varsayılan fabrika ayarları
LED
Güç LED:
Güç ( Yeşil Renk )
PoE Port (Port-1 ile Port-16 arası):
Kullanımdaki PoE ( Turuncu Renk )
LNK/ACT ( Yeşil Renk )
100/1000X SFP Port'lar (Port 17 ile Port 18):
1000 LNK/ACT ( Yeşil Renk )
100 LNK/ACT ( Turuncu Renk )
Güç Konnektörü
■ Güç girişi için çıkartılabilir 3-pin terminal block
- Güç için Pin 1/2 (Pin 1: V+ / Pin 2: V-)
- Topraklama için Pin 3
■ DC güç girişi, 2.1mm central pole ile birlikte
Güç Gereksinimi *
48~56V DC, 5.8A (maks.)
Güç Tüketimi/ Yayma
Maks. 253 watt/868 BTU
Boyutlar (E x B x Y)
245 x 140 x 24.4 mm
Ağırlık
1004g
ESD Koruması
Kontak Deşarjı 6KV DC
Havadan Deşarj 8KV DC
Şasi
IP40 metal

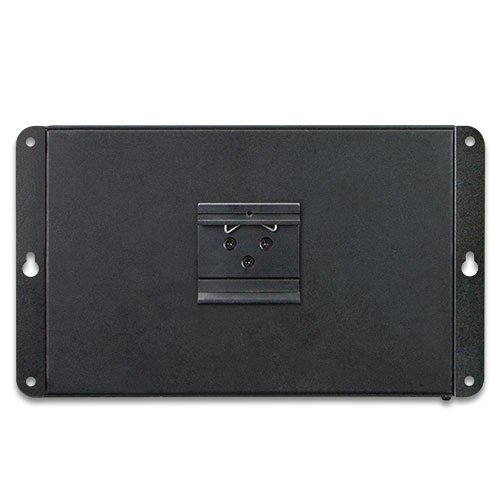

Montaj
Duvara sabitlenebilir, mıknatıslı yüzeye monte edilebilir ya da DIN raya
Power over Ethernet
PoE Standardı
IEEE 802.3af/802.3at Power over Ethernet PSE
PoE Güç Kaynağı Tipi
End-span
PoE Güç Çıkışı
IEEE 802.3af Standardı
- Port başına 48V~51V DC (güç kaynağına bağlı), maks. 15.4 watt
IEEE 802.3at Standardı
- Port başına 51V~56V DC (güç kaynağına bağlı), maks. 36 watt
Güç Pin Bağlantıları
1/2(+), 3/6(-)
PoE Güç Bütçesi
240 watt (güç kaynağına bağlı)
Maks. Class 2 PD Sayısı
16
Maks. Class 3 PD Sayısı
16
Maks. Class 4 PD Sayısı
9
Layer 2 Özellikler
Port Mirroring
TX/RX/Her İkisi Birden
Çoktan 1'e ekran
VLAN
802.1Q tagged-based VLAN
256 VLAN grubu, 4094 VLAN ID'si
802.1ad Q-in-Q tunneling (VLAN stacking)
Voice VLAN
Protocol VLAN
Private VLAN (Protected port)
GVRP
Management VLAN
Link Aggregation
IEEE 802.3ad LACP ve statik trunk
1 grup trunk başına 2 SFP port destekler
Spanning Tree Protocol
IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)
STP BPDU guard, BPDU filtering and BPDU forwarding
IGMP Snooping
IPv4 IGMP (v2/v3) snooping
IGMP querier
Maksimum 256 multicast grubu
MLD Snooping
IPv6 MLD (v1/v2) snooping, maksimum 256 multicast grubu
Access Control List
IPv4/IPv6 IP-tabanlı ACL/MAC-tabanlı ACL
IPv4/IPv6 IP-tabanlı ACE/MAC-tabanlı ACE
QoS
-8 eşleme kimliği ile 8 seviye öncelik sırası
- Port Sayısı
- 802.1p önceliği
-IPv4 / IPv6 paketlerinin DSCP / IP önceliği
-Trafik sınıflamasına dayalı, kesin öncelik ve WRR
-Bantgenişliği yönetimi için Giriş/Çıkış Hız Sınırı
Güvenlik
IEEE 802.1X port-tabanlı onay
RADIUS sunucusuyla işbirliği yapmak için entegre RADIUS client
RADIUS/TACACS+ onayı
IP-MAC port binding
MAC filtrelemesi
Statik MAC adresi
DHCP snooping ve DHCP Option82
STP BPDU guard, BPDU filtrelemesi ve BPDU yönlendirmesi
DoS atak koruması
ARP denetimi
IP kaynak koruması
Storm kontrol desteği
Yayın / Bilinmeyen tek noktaya yayın / Bilinmeyen çok noktaya yayın (Broadcast/Unknown unicast/Unknown multicast)
Yönetim Özellikleri
Temel Yönetim Arayüzleri
Web tarayıcısı
Telnet
SNMP v1, v2c
Güvenli Yönetim Arayüzleri
SSH, SSL, SNMP v3
Sistem Yönetimi
Firmware güncellemesi ağda HTTP/TFTP protokolü kanalıyla
HTTP/TFTP üzerinden yapılandırma gönderme/indirme
Uzak/Lokal Syslog
Sistem erişim bilgisi
LLDP protokolü
SNTP
PLANET Smart Discovery Yazılımı
SNMP MIB'lar
RFC 1213 MIB-II
RFC 1215 Generic Traps
RFC 1493 Bridge MIB
RFC 2674 Bridge MIB Extensions
RFC 2737 Entity MIB (version 2)
RFC 2819 RMON (1, 2, 3, 9)
RFC 2863 Interface Group MIB
RFC 3635 Ethernet-like MIB
Standartlara Uygunluk
Mevzuata Uygunluk
FCC Part 15 Class A, CE
Sağlamlık Testi
IEC 60068-2-32 (düşme)
IEC 60068-2-27 (darbe)
IEC 60068-2-6 (titreme)
Standartlara Uygunluk
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000BASE-T
IEEE 802.3x Flow Control and Back Pressure
IEEE 802.3ad Port Trunk with LACP
IEEE 802.1D Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of Service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
Çevresel Özellikler
Çalışma Isısı
-10 ~ 60 derece C
Depolandığı Alanın Isısı
-40 ~ 85 derece C
